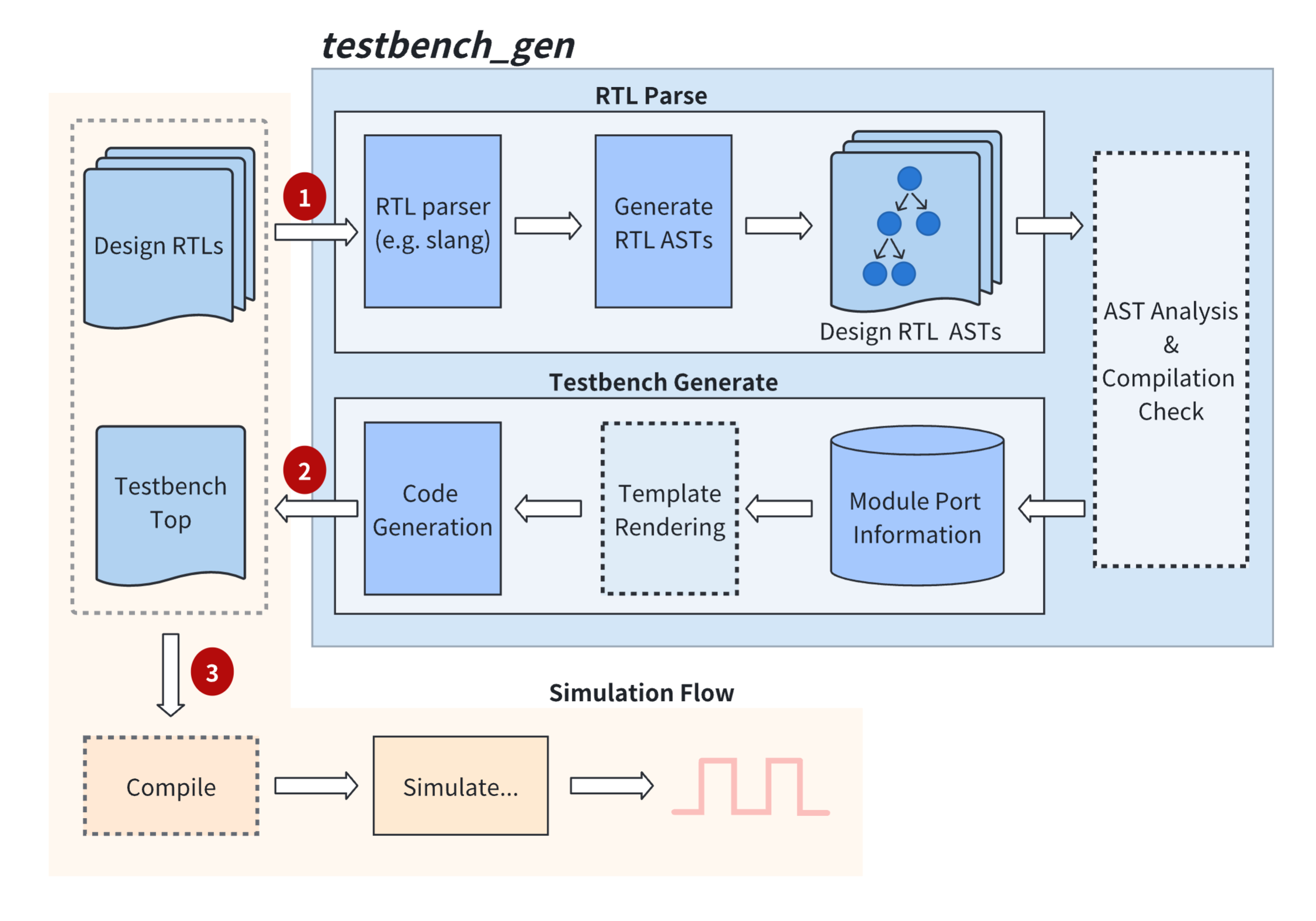

Testbench 自动生成流程
Verilua 中，Testbench 是全自动生成的 testbench_gen 工具实现（安装 Verilua 的时候会编译生成 testbench_gen），其核心功能包括顶层模块的例化、时钟驱动、波形控制等。具体工作流程如下图所示：
testbench_gen 底层使用的是 slang 进行 RTL 代码的解析。下面是 testbench_gen 的命令行参数，高亮部分为常用选项：
OVERVIEW: testbench_gen(verilua@v3.0.0)
USAGE: testbench_gen [options] files...
OPTIONS:
--tt,--tbtop <top module name> testbench top module name (default: tb_top)
--dn,--dut-name <dut instance name> testbench dut inst name (default: u_<top>)
--od,--out-dir <directory> output directory (default: .)
--cs,--clock-signal <signal name> clock signal name (if not specified, auto-detected)
--rs,--reset-signal <signal name> reset signal name (if not specified, auto-detected)
--cc,--custom-code <file> input custom code <file>, will be inserted in the bottom of the testbench module
--ccs,--custom-code-str <string> input custom code <string>, will be inserted in the bottom of the testbench module
--cco,--custom-code-outer <file> input custom code <file>, will be inserted in the top of the testbench module
--ccso,--custom-code-str-outer <string> input custom code <string>, will be inserted in the top of the testbench module
--lm,--lua-meta-file <file> output lua meta file(type annotation file)
--fl,--filelist <file/filelist> input file or filelist
-p,--period <period value> clock period (default: 20, time unit determined by timescale)
--vb,--verbose verbose output
--co,--check-output check output
--dr,--dryrun do not generate testbench
-r,--regen force regeneration of testbench
-h,--help Display available options
--std (1800-2017 | 1800-2023 | latest) The version of the SystemVerilog language to use
-I,--include-directory,+incdir <dir-pattern>[,...] Additional include search paths
--isystem <dir-pattern>[,...] Additional system include search paths
-D,--define-macro,+define <macro>=<value> Define <macro> to <value> (or 1 if <value> omitted)
-U,--undefine-macro <macro> Undefine macro name at the start of all source files
--max-include-depth <depth> Maximum depth of nested include files allowed
--libraries-inherit-macros If true, library files will inherit macro definitions from the primary source files. --single-unit must also be passed when this option is used.
--enable-legacy-protect If true, the preprocessor will support legacy protected envelope directives, for compatibility with old Verilog tools
--translate-off-format <common>,<start>,<end> Set a format for comment directives that mark a region of disabled source text. The format is a common keyword, a start word, and an end word, each separated by commas. For example, 'pragma,translate_off,translate_on'
--cmd-ignore <vendor_cmd>,<N> Define rule to ignore vendor command <vendor_cmd> with its following <N> parameters.
A command of the form +xyz will also match any vendor command of the form +xyz+abc,
as +abc is the command's argument, and doesn't need to be matched.
--cmd-rename <vendor_cmd>,<slang_cmd> Define rule to rename vendor command <vendor_cmd> into existing <slang_cmd>
--ignore-directive <directive> Ignore preprocessor directive and all its arguments until EOL
--max-parse-depth <depth> Maximum depth of nested language constructs allowed
--max-lexer-errors <count> Maximum number of errors that can occur during lexing before the rest of the file is skipped
-j,--threads <count> The number of threads to use to parallelize parsing
-C <file-pattern>[,...] One or more files containing independent compilation unit listings. The files accept a subset of options that pertain specifically to parsing that unit and optionally including it in a library.
--max-hierarchy-depth <depth> Maximum depth of the design hierarchy
--max-generate-steps <steps> Maximum number of steps that can occur during generate block evaluation before giving up
--max-constexpr-depth <depth> Maximum depth of a constant evaluation call stack
--max-constexpr-steps <steps> Maximum number of steps that can occur during constant evaluation before giving up
--constexpr-backtrace-limit <limit> Maximum number of frames to show when printing a constant evaluation backtrace; the rest will be abbreviated
--max-instance-array <limit> Maximum number of instances allowed in a single instance array
--max-udp-coverage-notes <limit> Maximum number of UDP coverage notes that will be generated for a single warning about missing edge transitions
--compat vcs Attempt to increase compatibility with the specified tool
-T,--timing min|typ|max Select which value to consider in min:typ:max expressions
--timescale <base>/<precision> Default time scale to use for design elements that don't specify one explicitly
--allow-use-before-declare Don't issue an error for use of names before their declarations
--ignore-unknown-modules Don't issue an error for instantiations of unknown modules, interface, and programs
--relax-enum-conversions Allow all integral types to convert implicitly to enum types
--relax-string-conversions Allow string types to convert implicitly to integral types
--allow-hierarchical-const Allow hierarchical references in constant expressions
--allow-toplevel-iface-ports Allow top-level modules to have interface ports
--allow-recursive-implicit-call Allow implicit call expressions to be recursive function calls
--allow-bare-value-param-assigment Allow module parameter assignments to elide the parentheses
--allow-self-determined-stream-concat Allow self-determined streaming concatenation expressions
--allow-merging-ansi-ports Allow merging ANSI port declarations with nets and variables declared in the instance body
--lint-only Only perform linting of code, don't try to elaborate a full hierarchy
--disable-instance-caching Disable the use of instance caching, which normally allows skipping duplicate instance bodies to save time when elaborating
--disallow-refs-to-unknown-instances When using --ignore-unknown-modules, explicitly disallow references to ignored module instances by issuing an error
--top <name> One or more top-level modules to instantiate (instead of figuring it out automatically)
-G <name>=<value> One or more parameter overrides to apply when instantiating top-level modules
-L <library> A list of library names that controls the priority order for module lookup
--defaultLibName <name> Sets the name of the default library
-W <warning> Control the specified warning
--color-diagnostics Always print diagnostics in color. If this option is unset, colors will be enabled if a color-capable terminal is detected.
--diag-column Show column numbers in diagnostic output
--diag-location Show location information in diagnostic output
--diag-source Show source line or caret info in diagnostic output
--diag-option Show option names in diagnostic output
--diag-include-stack Show include stacks in diagnostic output
--diag-macro-expansion Show macro expansion backtraces
--diag-abs-paths Display absolute paths to files in diagnostic output
--diag-hierarchy always|never|auto Show hierarchy locations in diagnostic output
--diag-json <file> Dump all diagnostics in JSON format to the specified file, or '-' for stdout
--error-limit <limit> Limit on the number of errors that will be printed. Setting this to zero will disable the limit.
--suppress-warnings <file-pattern>[,...] One or more paths in which to suppress warnings
--suppress-macro-warnings <file-pattern>[,...] One or more paths in which to suppress warnings that originate in macro expansions
--single-unit Treat all input files as a single compilation unit
-v,--libfile <file-pattern>[,...] One or more library files, which are separate compilation units where modules are not automatically instantiated
--libmap <file-pattern>[,...] One or more library map files to parse for library name mappings and file lists
-y,--libdir <dir-pattern>[,...] Library search paths, which will be searched for missing modules
-Y,--libext,+libext <ext> Additional library file extensions to search
--exclude-ext <ext> Exclude provided source files with these extensions
-f <file-pattern>[,...] One or more command files containing additional program options. Paths in the file are considered relative to the current directory.
-F <file-pattern>[,...] One or more command files containing additional program options. Paths in the file are considered relative to the file itself.
--dfa-unique-priority Respect the 'unique' and 'priority' keywords when analyzing data flow through case statements
--dfa-four-state Require that case items cover X and Z bits to assume full coverage in data flow analysis
--allow-multi-driven-locals Allow subroutine local variables to be driven from multiple always_comb/_ff blocks
--allow-dup-initial-drivers Allow signals driven in an always_comb or always_ff block to also be driven by initial blocks
--max-case-analysis-steps <steps> Maximum number of steps that can occur during case analysis before giving up
--max-loop-analysis-steps <steps> Maximum number of steps that can occur during loop analysis before giving up
多时钟配置
当设计包含多个时钟信号时，testbench_gen 提供了灵活的配置选项来处理不同的时钟场景。
时钟信号识别规则
testbench_gen 会按照以下优先级识别主时钟信号：
- 用户指定的时钟信号：通过
--clock-signal参数明确指定的时钟信号名称（可以是简单的端口名，也可以是层次化路径，如top.clk_gen.clk）。 - 默认时钟信号名称：如果未指定，则按优先级自动检测以下常用信号名（不区分大小写）：
clockclock_iclkclk_ii_clk
如果设计中存在多个匹配的时钟信号，testbench_gen 会选择优先级最高的信号作为主时钟。若需要手动指定，请务必使用 --clock-signal 参数。
禁用内部时钟生成
对于多时钟设计，通常需要禁用 testbench_gen 的内部时钟自动生成功能，然后在用户代码中手动管理所有时钟信号。这样可以让您完全控制每个时钟的频率和相位。
在 xmake.lua 中配置：
-- 禁用内部时钟生成
set_values("cfg.no_internal_clock", "1")
多时钟使用示例
假设设计有以下时钟信号：
sys_clk：系统主时钟uart_clk：UART 时钟mem_clk：内存时钟
步骤 1：在 xmake.lua 中配置
-- 指定主时钟信号（可选，用于波形控制等）
add_values("cfg.tb_gen_flags", "--clock-signal", "sys_clk")
-- 禁用内部时钟生成
set_values("cfg.no_internal_clock", "1")
步骤 2：在测试代码中手动生成所有时钟
local sys_clk = dut.sys_clk:chdl()
local uart_clk = dut.uart_clk:chdl()
local mem_clk = dut.mem_clk:chdl()
fork {
-- 系统时钟 100MHz (周期 10ns)
function()
while true do
sys_clk:set(1)
await_time_ns(5) -- 高电平 5ns
sys_clk:set(0)
await_time_ns(5) -- 低电平 5ns
end
end,
-- UART 时钟 9.6MHz (周期 ≈104.167ns)
function()
while true do
uart_clk:set(1)
await_time_ns(52) -- 高电平 52ns
uart_clk:set(0)
await_time_ns(52) -- 低电平 52ns
end
end,
-- 内存时钟 200MHz (周期 5ns)
function()
while true do
mem_clk:set(1)
await_time_ns(2.5) -- 高电平 2.5ns
mem_clk:set(0)
await_time_ns(2.5) -- 低电平 2.5ns
end
end
}
时钟相关参数说明
--clock-signal <signal_name>：指定主时钟信号名称。该信号将用于生成的 testbench 中的always块（如果启用内部时钟）或作为波形控制参考。-p,--period <period_value>：设置主时钟周期（仅在使用内部时钟时有效）。默认值为 20，单位由 testbench 的timescale决定（通常为 1ns/1ps，因此 20 表示 20ns 周期）。
内部时钟自动生成
默认情况下，testbench_gen 会自动在 RTL 侧生成时钟信号。这是 Verilua 的一项性能优化设计，将时钟生成放在 RTL 层面可以避免使用 Lua 任务来驱动时钟信号，从而减少任务切换的开销，提高仿真性能。
性能优势
RTL 侧时钟生成（默认）：
- 时钟信号由 SystemVerilog 的
always块直接驱动。 - 无需 Lua 任务参与时钟切换。
- 最小的仿真开销，最佳性能表现。
Lua 侧时钟控制（禁用内部时钟）：
- 需要创建专门的 Lua 任务来管理时钟信号。
- 每个时钟边沿都需要 Lua-RTL 交互。
- 增加任务切换开销，影响仿真速度，但更加灵活（适用于多时钟、可变占空比等复杂场景）。
时钟周期配置
可以通过 cfg.tb_gen_flags 传递 --period 参数来配置时钟周期（仅在启用内部时钟时有效）。例如在 xmake.lua 中：
add_values("cfg.tb_gen_flags", "--period", "15") -- 周期 15ns
生成的 testbench 中会使用该值产生 50% 占空比的时钟。
设计考虑与权衡
内部时钟自动生成具有以下特点：
- 单时钟优化：专为单时钟设计优化，提供最佳性能。
- 固定波形：生成标准的 50% 占空比方波，满足大多数应用需求。
- 高效稳定：RTL 层面的时钟生成更加稳定可靠。
- 简化设计：减少用户代码复杂度，专注于测试逻辑。
选择建议
根据具体需求选择合适的时钟方案：
推荐使用内部时钟的场景：
- 单时钟设计，追求最佳仿真性能。
- 标准时钟波形即可满足需求。
- 对仿真速度有较高要求。
- 简单到中等复杂度的测试场景。
需要禁用内部时钟的场景：
- 多时钟设计，必须分别控制多个时钟信号。
- 需要非标准时钟波形（可变占空比、复杂调制等）。
- 时钟门控或动态时钟控制需求。
- 异步时钟域间的精确时序控制。
- 需要在运行时调整时钟参数。
其他
Testbench 只在 HVL 场景下才需要自动生成。在 xmake.lua 文件中可以通过 add_values("cfg.tb_gen_flags", ...) 来添加其他 flags 参数，例如：
add_values("cfg.tb_gen_flags", "--ignore-unknown-modules", "--verbose")
默认情况下，testbench_gen 会生成两个文件：
tb_top.sv：主 Testbench 文件。others.sv：用户自定义模块的占位文件。
生成文件详解
tb_top.sv：包含 DUT 的例化、时钟/复位生成、波形控制接口、DPI 函数声明等。每次重新生成 testbench 时，该文件会被覆盖。您不应直接修改它，而应通过 --custom-code 系列选项插入自定义代码。
others.sv：一个空模块，用于放置用户自定义的 RTL 代码（例如额外的监控模块、测试逻辑）。如果该文件已存在，testbench_gen 不会覆盖它，因此您可以安全地在其中添加任何内容，它会被保留并在编译时一同包含。
部分内容示例如下（假设 DUT 为 Design）：
tb_top.sv
// -----------------------------------------
// user custom code (outer)
// use `--custom-code-outer/-cco <file>` to pass in the custom code file.
// -----------------------------------------
module tb_top(
`ifdef SIM_VERILATOR
input wire clock,
input wire reset,
output wire [63:0] cycles_o
`endif
);
// ... 内部逻辑
// -----------------------------------------
// reg/wire declaration
// -----------------------------------------
reg inc;
reg[7:0] test;
wire[7:0] value;
// -----------------------------------------
// DUT module instantiate
// -----------------------------------------
Design u_Design (
.clock (clock),
.reset (reset),
.inc (inc),
.test (test),
.value (value)
);
// -----------------------------------------
// other user code...
// -----------------------------------------
Others u_others(
.clock(clock),
.reset(reset)
);
// -----------------------------------------
// user custom code (inner)
// use `--custom-code/-cc <file>` to pass in the custom code file.
// -----------------------------------------
endmodule
others.sv
module Others (
input wire clock,
input wire reset
);
// 在这里添加您自己的逻辑，例如：
// always @(posedge clock) begin
// // ...
// end
endmodule
使用自定义代码插入
当您需要在生成的 testbench 中添加额外逻辑时，可以使用以下参数：
--custom-code-outer <file>或--custom-code-str-outer <string>：在 testbench 模块的最前面插入代码（通常在端口声明之后，内部逻辑之前）。--custom-code <file>或--custom-code-str <string>：在 testbench 模块的最后面插入代码（通常在 endmodule 之前）。
例如，假设您有一个文件 my_debug_logic.sv 需要插入到 testbench 顶部，可以在 xmake.lua 中设置：
add_values("cfg.tb_gen_flags", "--custom-code-outer", "my_debug_logic.sv")
或者直接传递字符串：
add_values("cfg.tb_gen_flags", "--custom-code-str-outer", "`define DEBUG 1")
强制重新生成
如果因为某些原因需要强制重新生成 testbench（即使文件已存在），可以使用 -r 或 --regen 参数：
add_values("cfg.tb_gen_flags", "-r")
这在修改了端口或参数后非常有用。
常见问题
Q: 我的顶层模块端口名不是 clock，生成的 testbench 中时钟信号会是什么？
A: 您需要在 xmake.lua 中通过 add_values("cfg.tb_gen_flags", "--clock-signal", "your_clk_name") 指定正确的时钟信号名。如果不指定，testbench_gen 会尝试自动检测，但可能匹配不到。
Q: 我可以自定义生成的 testbench 模块名吗？
A: 可以。使用 --tbtop <module_name> 参数，例如 --tbtop my_tb。默认值为 tb_top。
Q: DUT 实例名可以自定义吗？
A: 可以。使用 --dut-name <name> 参数，例如 --dut-name my_dut_instance。默认值为 u_<顶层模块名>。
Q: 我想在生成的 testbench 中添加一些自定义的 initial 块，怎么办？
A: 您可以将这些代码放入一个文件中，然后通过 --custom-code 参数包含进来。该文件的内容会被插入到 testbench 的末尾。
Q: others.sv 的作用是什么？我可以修改它吗？
A: others.sv 是一个预留给用户的模块文件，您可以在其中添加任何额外的 RTL 代码。它不会被 testbench_gen 覆盖，因此您可以安全地修改它。每次重新生成时，它都会保留您的修改。
Q: 为什么我指定了 --clock-signal 但生成的 testbench 中时钟仍然不对？
A: 请确保指定的信号名正确（大小写敏感），并且该信号确实是顶层模块的输入端口。如果信号位于子模块中，您可能需要指定层次化路径，例如 top.sub.clk。另外，如果信号在设计中存在但未在顶层端口暴露，您可能需要使用 --ignore-unknown-modules 或其他编译选项来允许内部信号访问。
