数据结构概览

在 Verilua 中，硬件信号通常被建模为 Handle，这也是 Verilua 中数据结构的主要命名方式。常见的数据结构包括：

1. 信号句柄（CallableHDL，chdl）

   与信号进行操作的一个底层数据结构，提供了信号赋值和读取等接口，其中还包括了各种硬件信号相关的 Meta 信息，例如 width、hierarchy path。

2. 信号组（Bundle，bdl）

   一种将多个信号封装在一起的数据结构，参考了 Chisel 的概念，因此支持 Decoupled 和 Valid 等子类型，能够统一管理多个 chdl。

3. 别名信号组（AliasBundle，abdl）

   一种特殊的 bdl，允许用户为信号组中的部分信号提供别名，从而提高代码可读性，同时仍支持对底层 chdl 的直接访问。

4. 全局信号代理（ProxyTableHandle，dut）

   通过全局 ProxyTable 智能解析路径（hierarchy path），支持与 chdl 几乎相同的信号操作接口，用户可直接访问信号，无需显式构造 chdl 或 bdl，简化访问复杂性，提升代码灵活性和可维护性。但是这种访问方式的设计之初主要是为了快速的临时访问信号，因此性能是不如 chdl 的。

5. 任务同步事件（EventHandle，ehdl）

   用于任务同步与通信，通过事件机制实现任务间的协调，用户可创建不同 ehdl 来同步任务执行顺序。需要注意的是，Event Handle 并非用于直接操作信号，而是用于管理任务之间的同步与通信，确保任务按预期顺序执行。

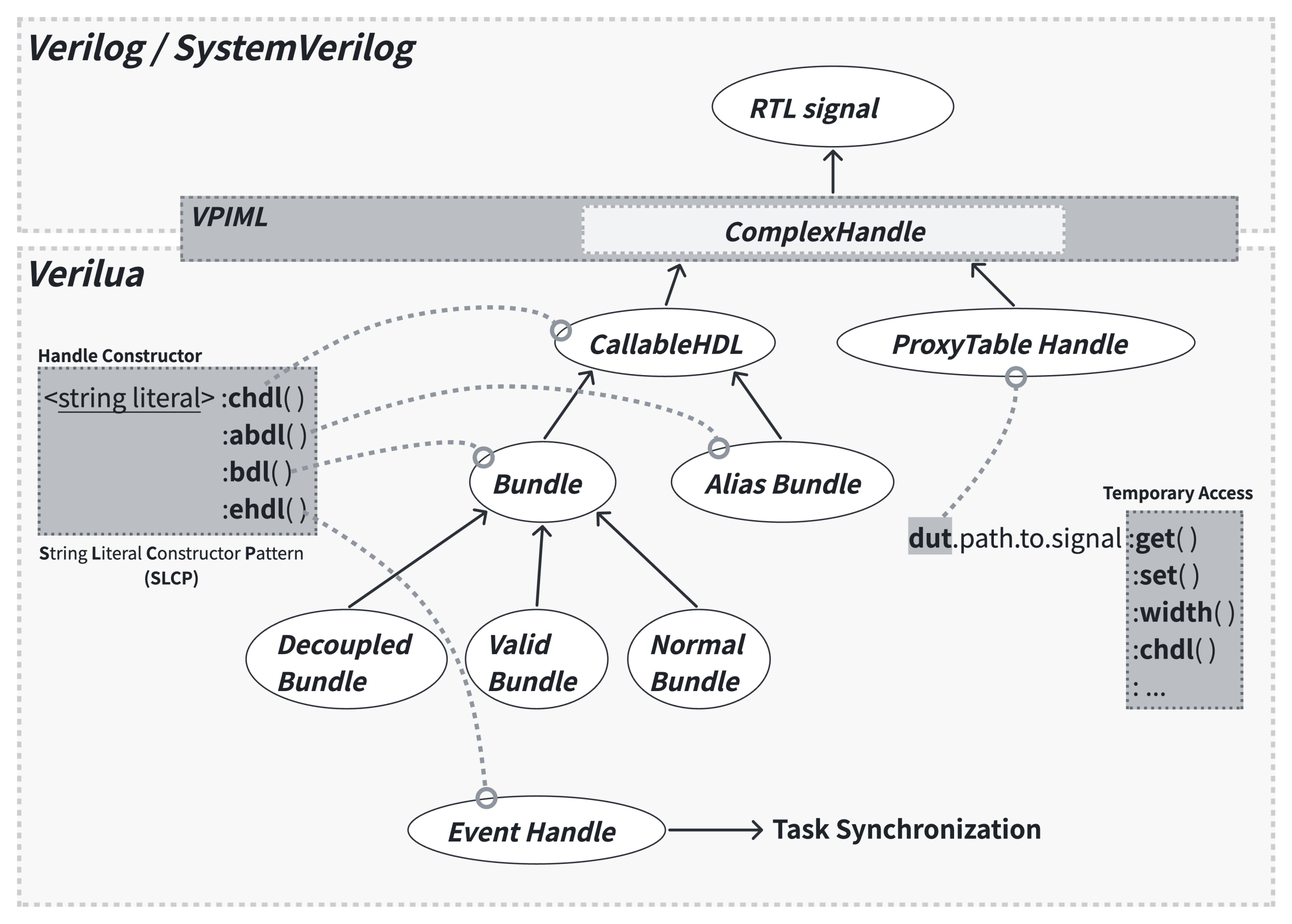

下面的 Mermaid 图与下方原图保持同一组概念关系，主要用于快速浏览各数据结构之间的联系：

Verilua data structure

导航

• 信号句柄（CallableHDL）：信号句柄的创建、读写、验证、回调与自动格式识别接口。
• 信号组（Bundle）：普通 Bundle 与 Decoupled Bundle 的创建和批量操作接口。
• 别名信号组（AliasBundle）：带别名的信号组创建方式与格式化输出接口。
• 全局信号代理（ProxyTableHandle / dut）：全局 dut 的路径解析、便捷读写和自动 Bundle 能力。
• 任务同步事件（EventHandle）：任务同步事件句柄的定位说明。

相关文档

• 位向量（BitVec）：位向量类型，以及 CallableHDL:get_bitvec() 的返回类型说明。
• 字符串字面量构造模式（SLCP）：通过字符串字面量构建 chdl、bdl、abdl 等对象的统一模式。
• 多任务系统：EventHandle 在任务同步中的典型使用方式。
