多任务系统

Verilua 实现了一个基于事件轮询调度的调度器（Scheduler），用于管理和记录用户注册的任务，Verilua 通过这种调度系统来实现多任务的调度。 在具体实现上，每个任务在执行到特定事件时，会通过 Scheduler 注册对应的回调函数（callback），并主动让出控制权，直到回调函数被触发后由 Scheduler 唤醒。这种协作式多任务模型依赖于任务的主动控制权让出，任务在让出控制权时可指定回调类型，例如上升沿（posedge）或下降沿（negedge）等。Scheduler 采用 Round Robin 仲裁策略，确保所有注册任务能够公平地获得执行机会，从而在单线程环境中实现高效的任务调度与并发执行。

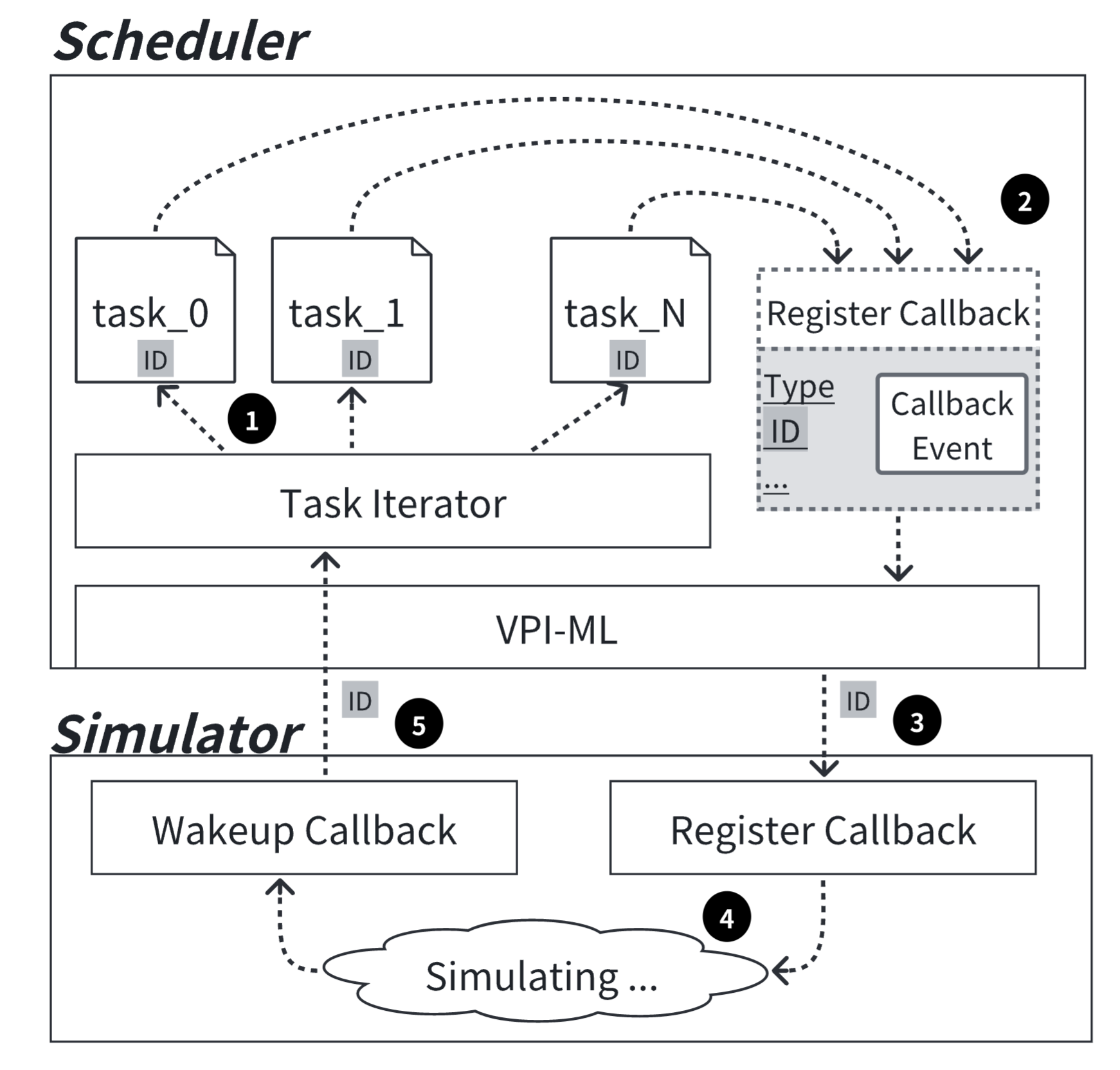

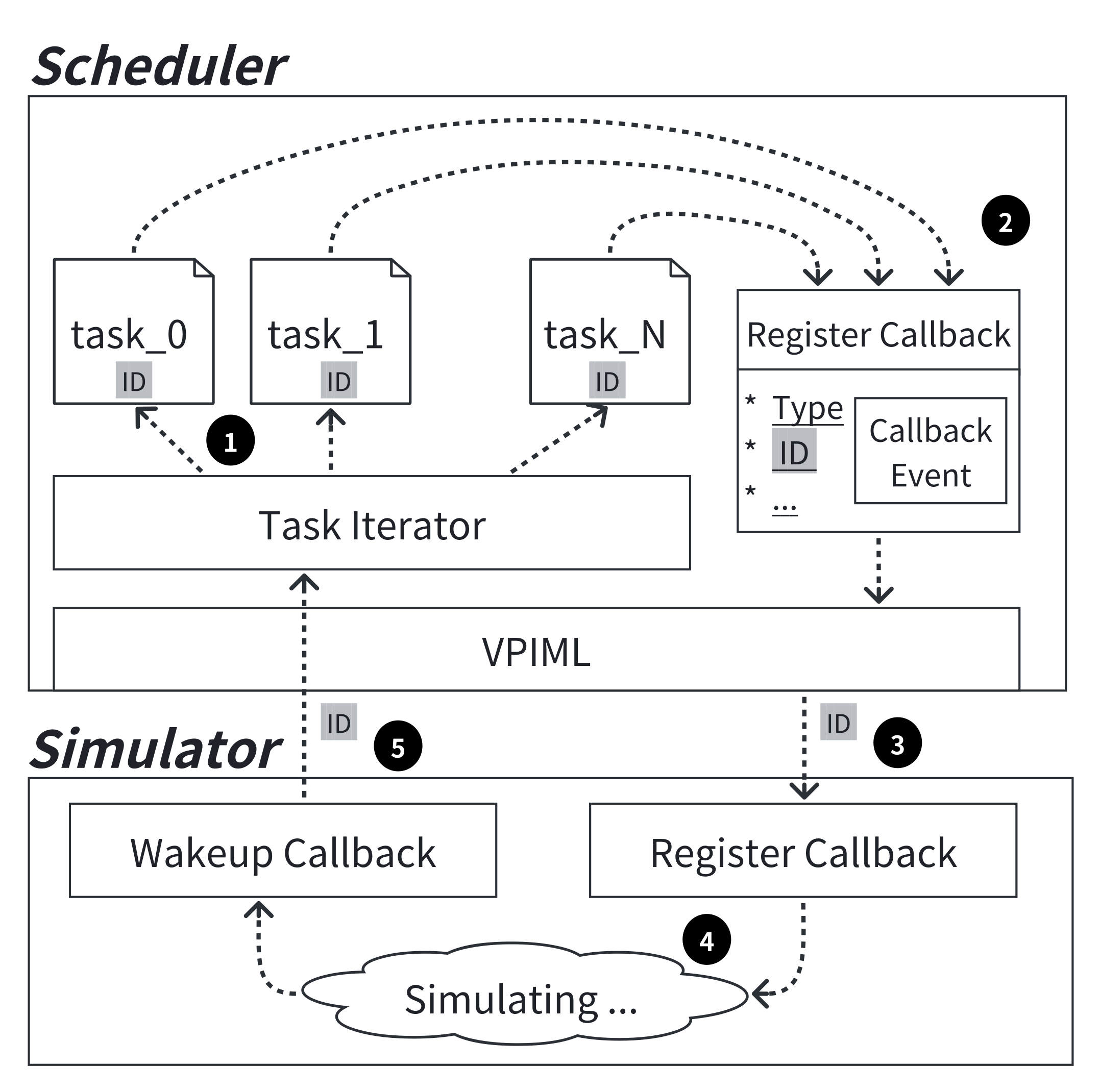

下图是 Verilua 的任务调度流程，可以分为五个步骤：

1. Scheduler 遍历所有已注册的任务，每个任务通过唯一的 Task ID 进行标识；
2. 进入到其中一个任务中执行，执行特定位置让出任务控制权并提供回调类型与 Task ID进行回调注册；
3. Scheduler 通过 VPI-ML（Verilua 定义的一个中间层）与仿真器交互，控制仿真器注册指定的回调函数；
4. 回调函数注册后，仿真器继续运行，直到回调触发；
5. 仿真器在特定时间点触发回调后，通过 Task ID 定位对应任务，并恢复任务执行。

Scheduler workflow

以下是一个典型的任务调度时序示例，展示了任务、调度器、VPI 回调与仿真器之间的交互过程：

这一过程实现了任务的调度，且回调注册是异步的，任务无需等待回调完成即可继续执行其他任务，任务之间不存在依赖运行。

创建任务

在 Verilua 中，我们可以通过 fork 来创建任务，并将其添加到 Scheduler 中，同时被创建的任务会随机分配一个唯一的任务 ID。例如：

fork {
    function ()
        print("fork task 1")
    end,

    function ()
        print("fork task 2")
    end,

    -- Other tasks...
}

使用 fork 来创建任务的时候也可以指定任务的名称，例如：

fork {
    simple_task = function ()
        print("fork task 1")
    end,

    ["another simple task"] = function ()
        print("fork task 2")
    end,

    -- Other tasks...
}

如果没有指定任务名称，那么 Verilua 会自动生成一个名称，具体格式为: unnamed_task_<task_id>。

这里的每一个 function 在 Verilua 的底层中都被用于创建一个个的 coroutine 从而允许 Verilua 的 Scheduler 进行调度。

等待任务执行完成

Verilua 提供了 join 函数来等待一个或多个任务执行完成，需要配合 jfork 函数来使用。

jfork 函数用于创建一个任务（注意，只能是一个），并返回一个专门给 join 使用的 EventHandle, 使用方式和 fork 类似：

jfork 必须在 scheduler task 内调用

jfork 返回的 handle 需要在 scheduler task 中配合 join / join_any 使用，因此不能在 Lua 文件顶层调用。顶层入口请先用普通 fork 创建 scheduler task，再在该 task 内使用 jfork。

local ehdl = jfork {
    function ()
        print("jfork task 1")
        -- ...
    end
}

local ehdl = jfork {
    task_name = function ()
        print("jfork task 2")
        -- ...
    end
}

使用 join 可以等待一个或多个 jfork 创建的 EventHandle 所代表的任务执行完成，例如：

local ehdl = jfork {
    function ()
        -- ...
    end
}
join(ehdl)

local ehdl = jfork {
    function ()
        -- ...
    end
}
local ehdl2 = jfork {
    function ()
        -- ...
    end
}
join({ ehdl, ehdl2 }) -- or join { ehdl, ehdl2 }

等待任意一个任务完成

使用 join_any 可以等待多个 jfork 任务中任意一个完成即返回，返回值为最先完成的那个 EventHandle：

local ehdl1 = jfork {
    fast_task = function ()
        dut.clock:posedge(2)
    end
}

local ehdl2 = jfork {
    slow_task = function ()
        dut.clock:posedge(100)
    end
}

local first = join_any { ehdl1, ehdl2 }
-- first == ehdl1（因为 fast_task 先完成）

join_any 的行为：

• 如果传入的某个 handle 对应的任务已经完成，则立即返回该 handle（不会 yield）
• 否则等待直到任意一个任务完成，返回该任务的 handle
• 返回后，调用者仍可对剩余未完成的 handle 调用 join 来等待它们完成

join_any 只接受由 jfork 创建的 EventHandle，不支持普通的 EventHandle

任务组（Task Group）

task_group 提供了作用域级别的并发任务管理。在 task_group 内通过 tg:fork 创建的所有任务会被自动追踪，当 body 函数返回时，task_group 会自动等待所有任务完成后才继续执行。即使子任务在执行过程中动态 tg:fork 了新任务，这些新任务也会被追踪并等待完成。

这解决了一个常见的 bug：在复杂 testbench 中忘记 join 某个 jfork 任务，导致仿真提前结束而遗漏错误。

task_group 必须在 scheduler task 内调用

task_group 退出 scope 时需要 yield 来等待组内任务完成，因此不能在 Lua 文件顶层或其他非 scheduler task 上下文中调用。顶层入口请先用普通 fork 创建 scheduler task，再在该 task 内使用 task_group。

基本用法

task_group(function(tg)
    tg:fork { driver = function()
        -- 驱动逻辑
        dut.clock:posedge(100)
    end }

    tg:fork { monitor = function()
        -- 监控逻辑
        dut.clock:posedge(200)
    end }

    tg:fork { scoreboard = function()
        -- 计分板逻辑
        dut.clock:posedge(150)
    end }
end)
-- 到这里，所有 task 保证已经执行完毕

tg:fork

在 task group 内创建一个或多个任务。支持单任务和多任务两种形式：

在 task_group 内优先使用 tg:fork()

只有通过 tg:fork() 创建的任务才会被当前 task_group 自动追踪和等待。

如果在 task_group 内误写成普通 fork()，这些任务会绕过 group tracking，scope 退出时不会被 task_group 自动等待，可能导致仿真提前结束或遗漏检查。

task_group(function(tg)
    -- 单任务形式：返回 (EventHandle, TaskID)
    local ehdl, task_id = tg:fork { my_task = function()
        -- ...
    end }

    -- 多任务形式：一次 fork 多个 task，返回 nil
    tg:fork {
        driver = function()
            -- ...
        end,
        monitor = function()
            -- ...
        end,
    }
end)

tg:join_all()

在 body 内显式等待组内所有任务完成。即使不调用，scope 退出时也会隐式调用一次。

join_all 采用动态 drain 语义：如果被等待的子任务在执行过程中又通过 tg:fork 创建了新任务，这些新任务也会被纳入等待范围。循环持续到组内不再有未完成的任务为止。

只有 task_group owner task 可以调用 tg:join_all()

子任务可以继续用同一个 tg 调用 tg:fork()，这是安全的；动态 fork 出来的任务会被 outer group 自动等待。

但如果某个由 tg:fork() 创建出来的 child task 再对这个同一个 outer group 调用 tg:join_all()，它会把自己也算进等待集合，形成自等待死锁。Verilua 会在非 owner task 调用 tg:join_all() 时直接报错。

如果子任务内部需要自己的局部同步范围，请新建一个 inner task_group。

task_group(function(tg)
    tg:fork { phase1_a = function() dut.clock:posedge(10) end }
    tg:fork { phase1_b = function() dut.clock:posedge(20) end }

    tg:join_all() -- 等待 phase1 全部完成

    -- 开始 phase2
    tg:fork { phase2 = function() dut.clock:posedge(5) end }
end)
-- phase2 也会被自动 join

动态 drain 示例：

task_group(function(tg)
    tg:fork { parent = function()
        dut.clock:posedge(5)
        -- parent 执行过程中动态 fork child，child 也会被 join_all 等待
        tg:fork { child = function()
            dut.clock:posedge(10)
        end }
    end }
end)
-- parent 和 child 都保证已执行完毕

tg:join_any()

等待组内任意一个未完成的任务完成，返回最先完成的 EventHandle：

task_group(function(tg)
    tg:fork { fast_path = function()
        dut.clock:posedge(5)
    end }
    tg:fork { slow_path = function()
        dut.clock:posedge(100)
    end }

    local first = tg:join_any()
    -- first 是 fast_path 的 handle（因为它先完成）
    -- 可以在这里做一些处理...
end)
-- scope 退出时 slow_path 也会被等待完成

如果组内所有任务都已完成，tg:join_any() 返回 nil。

只有 task_group owner task 可以调用 tg:join_any()

和 join_all() 一样，child task 不应该对包含它自己的 outer group 调用 join_any()。这类代码语义含混，并可能形成对自身成员资格的等待。Verilua 会在非 owner task 调用 tg:join_any() 时直接报错；需要局部同步时请改用 inner task_group。

嵌套 Task Group

task_group 支持嵌套，内层 group 不影响外层：

task_group(function(outer)
    outer:fork { outer_task = function()
        -- 在 outer_task 内部再创建一个 task_group
        task_group(function(inner)
            inner:fork { inner_a = function() dut.clock:posedge(10) end }
            inner:fork { inner_b = function() dut.clock:posedge(20) end }
        end)
        -- inner group 全部完成后才继续
    end }
end)

推荐把规则理解为：

• child 复用 outer tg 来 tg:fork()：可以，outer group 会统一追踪并等待
• child 复用 outer tg 来 tg:join_all() / tg:join_any()：不可以，只有创建该 group 的 owner task 可以调用 join；child 应改为创建新的 inner task_group

何时使用 task_group vs jfork + join

• 当你有多个并发任务且希望确保全部完成时，优先使用 task_group
• 当你只需要 fork 单个任务并在特定位置等待时，直接使用 jfork + join 更简洁

注册任务回调

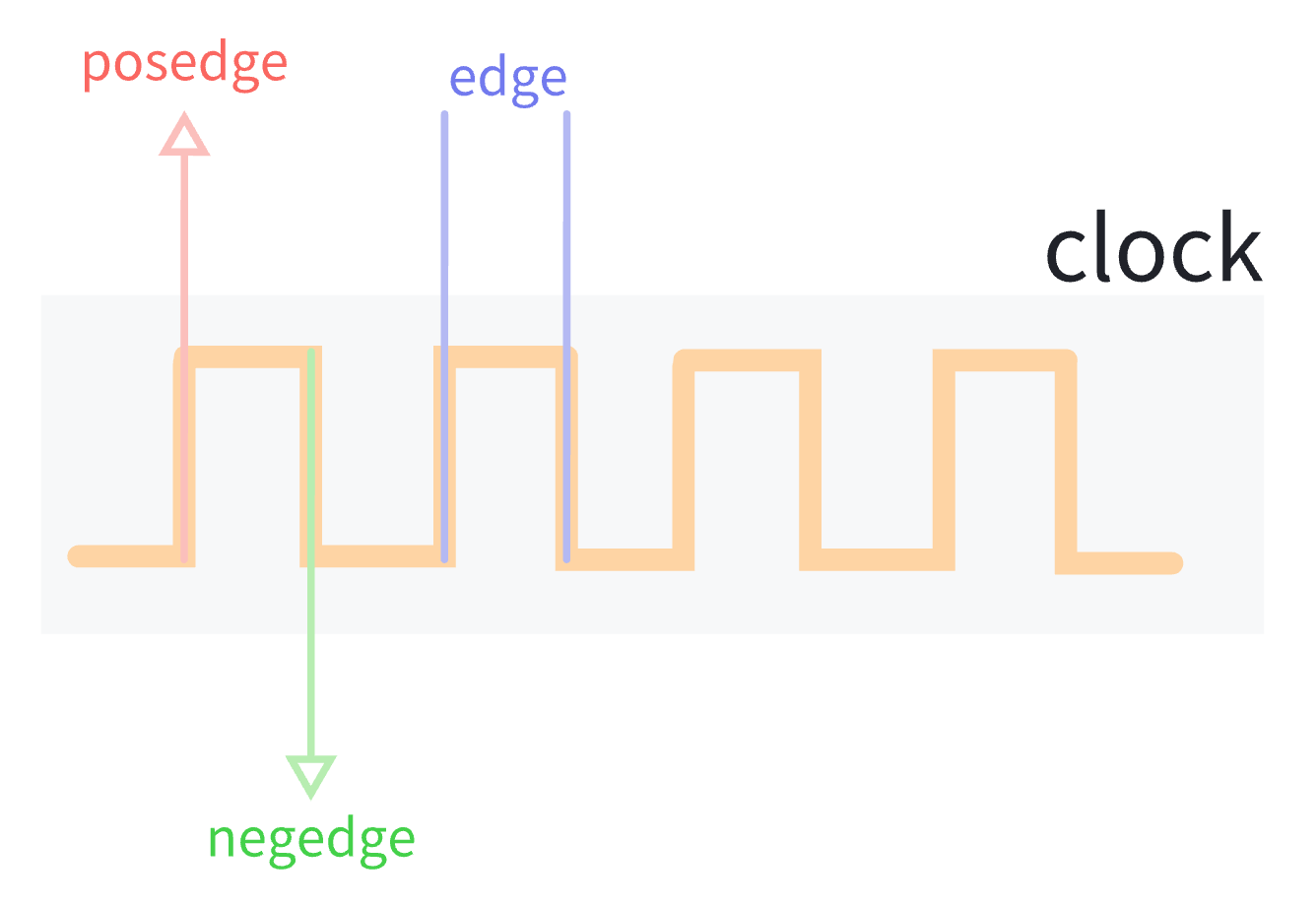

Verilua 的 task 中支持 posedge、negedge、edge、time 仿真行为控制机制，能够满足大部分的硬件仿真交互场景。

clock     ________        ________        ________
         |        |      |        |      |        |
_________|        |______|        |______|        |______
         ^        v      ^        v
         |        |      |        |
      posedge  negedge  edge     edge

其中posedge、negedge、edge只能作用在位宽为 1 bit 的信号上，并且可以由 CallableHDL、ProxyTableHandle 等数据结构来创建。 下面是一个简单的例子：

fork {
    function ()
        print("start task 1")

        --
        -- Use ProxyTableHandle(dut)
        --
        dut.clock:posedge()
        print("posedge clock")

        dut.clock:negedge()
        print("negedge clock")

        dut.clock:posedge(10)

        dut.clock:negedge(5, function(c)
            print("repeat negedge clock 5 times, now is " .. c)
        end)

        --
        -- Use CallableHDL
        --
        local clock = dut.clock:chdl()
        clock:posedge()
        clock:negedge()
    end
}

posedge/negedge/edge 等回调注册函数可以接收两个参数，第一个是回调的等待次数，第二个是回调函数，回调函数在每次触发事件的时候都会被执行，回调函数还会接收一个参数，表示第几次进入到回调函数中。

time 这一个行为控制机制不需要使用到具体的硬件信号，只需要在任务中使用 await_time(XXX) 即可，其中 XXX 是指定的时间，单位与仿真器的时间单位相当。完整的时间等待 API（包括 await_time_ns、await_time_us 等带单位版本）见 时间等待 API，例如：

fork {
    function ()
        print("start task 1")

        await_time(10)
        print("await time 10")

        await_time(100)
        print("await time 100")
    end
}

任务同步

多个任务之间的同步可以使用 EventHandle 来创建特定事件实现，不同于直接使用全局变量进行同步，EventHandle 能够更进一步在事件触发的时候对正在等待的任务进行唤醒，从而实现了及时的任务同步。具体代码如下：

-- Create an EventHandle with name "name of the event"
local e = ("name of the event"):ehdl()

fork {
    task_1 = function ()
        dut.clock:posedge(10)
        print("send event")
        e:send()
    end,

    task_2 = function ()
        e:wait()
        print("task_2 is awakened")
    end,

    task_3 = function ()
        dut.clock:posedge(5)
        e:wait()
        print("task_3 is awakened")
    end,
}

上述代码中，task_2 会立即开始等待事件，task_3 在等待 5 个时钟周期后开始等待事件。task_1 在第 10 个时钟周期发送事件，此时 task_2 和 task_3 都在等待该事件，因此它们都会被唤醒。

需要注意的是，Verilua 允许有多个任务在等待同一个事件，但是同一时间点不能有多个任务同时 send 同一个 EventHandle，如果多个任务同时 send 事件，则会导致待唤醒的任务被唤醒多次，出现不符合预期的行为，但是 Verilua 底层并不会检查这一种情况，因此用户需要自行规避。

Scheduler 底层 API 的使用

Verilua 的 Scheduler 提供了一系列 API 来查看和管理任务，下面是一些常用的 API 的介绍。

注册任务

scheduler:append_task(task_id, namee, task_body, start_now) 用于注册一个任务。

• task_id 是任务的唯一标识，可以输入nil 来让 Scheduler 自动生成一个唯一的任务 ID，否则 Scheduler 则会使用这里指定的 task_id 作为任务的唯一标识；
• name 是被注册任务的名称；
• task_body 是任务的代码块，也就是一个 function；
• start_now 是否立即启动该任务，默认为 false，如果设置为 true 则会在调用 append_task 之后立即启动任务（执行 task_body 代码块）.

append_task 在调用之后会创建一个任务并将其添加到 Scheduler 中，同时返回一个任务 ID。scheduler 是一个全局的变量，可以通过 local scheduler = require "LuaScheduler" 来引入。

下面是一个简单的例子：

local scheduler = require "verilua.scheduler.LuaScheduler"

local id = scheduler:append_task(nil, "task_1", function ()
    print("task_1 is running")
    dut.clock:posedge(10)
    print("task_1 is finished")
end)

local id2 = scheduler:append_task(nil, "task_2", function ()
    print("task_2 is running")
    dut.clock:posedge(10)
    print("task_2 is finished")
end, true)

local id3 = scheduler:append_task(123, "task_3", function ()
    print("task_3 is running")
    dut.clock:posedge(10)
    print("task_3 is finished")
end)
assert(id3 == 123, "task_id should be 123")

scheduler:append_task(...) 返回的 task_id 可以结合 scheduler:check_task_exists(task_id) 来检查任务是否存在

列出所有任务

scheduler:list_tasks() 用于列出所有注册的任务，并打印出其信息。下面是一个输出的示例：

Terminal

┌── Task Statistics ──────────────────────────────────────────────────────
│ [ 0] name: main_task    id:     1  cnt:      130
│ [ 1] name: test_task_1  id:     5  cnt:        0
│ [ 2] name: test_task_2  id:     6  cnt:        0
│ [ 3] name: test_task_3  id:     7  cnt:        0
│ [ 4] name: test         id:    25  cnt:        1
└─────────────────────────────────────────────────────────────────────────

其中的 id 为任务的唯一标识，cnt 为任务在调度器中的执行次数。

每次仿真结束的时候，Verilua 都会自动调用一次 scheduler:list_tasks()

检查任务是否存在

scheduler:check_task_exists(task_id) 用于检查任务是否存在，如果任务不存在则返回 false，否则返回 true。

local scheduler = require "verilua.scheduler.LuaScheduler"

local id = scheduler:append_task(nil, "task_1", function ()
    print("task_1 is running")
    dut.clock:posedge(10)
    print("task_1 is finished")
end)

local exists = scheduler:check_task_exists(id)
assert(exists, "task_1 should exist")

Scheduler 任务性能统计

Verilua 内置了一个 Scheduler 的任务性能统计功能，可以通过在仿真开始之前将环境变量 VL_PERF_TIME 设置为 1 来动态开启该功能。例如：

Terminal

VL_PERF_TIME=1 xmake run TestDesign

# or
export VL_PERF_TIME=1
xmake run TestDesign

在仿真结束之后，Verilua 会自动调用 scheduler:list_tasks() 来输出任务性能统计信息，下面是一个输出的示例：

Terminal

┌── Task Statistics ──────────────────────────────────────────────────────
│ [25@test                ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [28@finish_task         ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [14@waiter3             ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [33@running_task        ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [18@unnamed_fork_task_4 ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [13@waiter2             ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [12@waiter1             ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [22@unnamed_fork_task_8 ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [10@event_waiter_1      ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [2@unnamed_fork_task_0  ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [20@unnamed_fork_task_6 ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.1%
│ [17@unnamed_fork_task_3 ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.2%
│ [30@running_wakeup_task ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.2%
│ [9@event_sender         ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.2%
│ [8@unnamed_fork_task_2  ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.2%
│ [31@jfork_try_task      ]    0.00 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.2%
│ [32@try_task            ]    0.01 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.4%
│ [21@unnamed_fork_task_7 ]    0.01 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.4%
│ [27@counter_monitor     ]    0.01 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.7%
│ [29@jfork_wakeup_task   ]    0.02 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   0.9%
│ [11@event_sender        ]    0.03 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   1.3%
│ [16@external_waiter2    ]    0.03 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   1.5%
│ [15@external_waiter1    ]    0.03 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   1.5%
│ [26@data_transfer       ]    0.04 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   1.8%
│ [19@unnamed_fork_task_5 ]    0.04 ms  │░░░░░░░░░░░░░░░░░░░░░░░░░│   1.9%
│ [1@main_task            ]    1.79 ms  │█████████████████████░░░░│  87.4%
│ total_time: 0.00 s / 2.04 ms
│ ──────────────────────────────────────────────────────────────────────
│ [ 0] name: main_task    id:     1  cnt:      130
│ [ 1] name: test_task_1  id:     5  cnt:        0
│ [ 2] name: test_task_2  id:     6  cnt:        0
│ [ 3] name: test_task_3  id:     7  cnt:        0
│ [ 4] name: test         id:    25  cnt:        1
└─────────────────────────────────────────────────────────────────────────

其他 Scheduler API

1. scheduler:wakeup_task(<task_id>)

   通过 <task_id> 唤醒一个已经结束的任务，这个任务必须是之前已经被注册过的任务，如果任务之前没有注册过或者这个任务还在运行（没有结束），那么调用的时候会抛出一个错误。

2. scheduler:try_wakeup_task(<task_id>)

   尝试唤醒一个任务，如果这个任务还在运行，则什么都不做，如果这个任务已经结束，则唤醒这个任务。

   scheduler:try_wakeup_task(123)

   -- equivalent to

   if scheduler:check_task_exists(123) then
       scheduler:wakeup_task(123)
   end

3. scheduler:remove_task(<task_id>) 移除一个任务（可以是正在运行的任务），这个任务必须是之前已经被注册过的任务，如果任务之前没有注册过，那么调用的时候会抛出一个错误。

4. scheduler:get_running_tasks()

   获取所有正在运行的任务信息，返回一个 table 数组。每个元素包含任务的 ID 和名称。

   local scheduler = require "verilua.scheduler.LuaScheduler"

   -- 获取所有正在运行的任务
   local running_tasks = scheduler:get_running_tasks()

   -- 遍历任务信息
   for i, task_info in ipairs(running_tasks) do
       print(string.format("Task %d: id=%d, name=%s",
                         i, task_info.id, task_info.name))
   end

   返回值结构：

   • 返回类型：table 数组
   • 每个元素包含：
     • id：任务的唯一标识（number）
     • name：任务名称（string）
   该方法只返回正在运行的任务，不包含已完成或已删除的任务

Start Task 和 Finish Task

Verilua 中，可以创建一些在仿真开始或者结束时调用的任务，分别称为 Start Task 和 Finish Task。

• 通过 initial { ... } 创建 Start Task；

  Start Task 可以由多个函数组成。

  initial {
      function ()
          print("Simulation started!")
      end,
      -- Other tasks...
  }

• 通过 final { ... } 创建 Finish Task。

  Finish Task 可以由多个函数组成。

  final {
      function ()
          print("Simulation finished!")
      end,
      -- Other tasks...
  }

相关文档

• 时间等待 API：查看 await_time_ns、await_time_us 等带单位的等待接口。
• 任务同步事件（EventHandle）：查看任务同步事件句柄的定位说明。
• 信号句柄（CallableHDL）：查看 posedge、negedge、edge 等接口的详细行为。
• 时钟驱动策略：了解多任务等待与不同驱动方式的配合关系。
